XYZ三軸手機測試系統-螢幕顏色篇

 三軸手機測試系統包含幾個重點項目

1. android系統程式的撰寫
2. 三軸馬達的控制
3. CDD 影像擷取
4. 上位機程式撰寫
首先 系統硬體包含三軸馬達, CCD



















然後android 系統程式規劃一些系統功能面的測試包含螢幕, 周邊硬體等



















電腦控制程式包含有馬達控制, CCD控制, 手機控制及自動流程路徑規劃




















全部整合後, 就可以來做測試與驗證了
影片一: 電腦端執行的畫面從路徑規劃設定測試項目的觸擊點例如SreenTest測試時會從CCD抓取螢幕所顯示顏色存檔
影片二:三軸觸擊平板測試選項所執行的影片


延伸閱讀

AP525-Audio Precision聲音量測

 利用BCB所寫的測試GUI去控制AP(Audio Precision)做聲音的量測


控制介面
GUI system設定頁面可以設定AP的畫面是否顯示, 輸出格式及powersupply的控制
測試選項畫面可以勾選要測試的項目
另一篇文章在  AP525-Audio Precision聲音量測的高級貨

延伸閱讀

電池充電線路測試項目

 利用儀器Keithley2306 Battery/Charger Simulator去驗證充電IC的主要功能

1.    Slow mode charge current
2.    Fast mode charge current
3.    Normal charge current
4.    Saturation voltage

測試的GUI可以用在於產線驗證PCBA的充電功能或是
讓RD去驗證PCBA的充放電profile是否正確


延伸閱讀

PCBA電壓檢測項目-Aglient 34970A

 利用儀器 Aglient 34970A+ 34401A (Data Acquisition/Switch Unit)去做電壓檢測功能的測試. 主要驗證各個輸出的電壓是否有輸出

測試GUI有多組電壓測試設定及量測等待時間可供利用



延伸閱讀

2022年12月28日 星期三

ESP32 WiFi Mesh 控制 4 port Relay模組

利用行動電源接上ESP32結合4port relay的模組
再使用中控程式GUI執行模組Node11的指令

main的ESP32接收到如下資訊再經由GUI解JSON的格式再下達切換relay的指令
myObject["node"] = 11
myObject["function"] = Relay
startHere: Received from 2085146325 msg={"node":11,"function":"Relay"}

圖一: ESP32 + 4port relay module
演示影片



延伸閱讀

2022年12月26日 星期一

ESP32 WiFi mesh中控介面的實踐



圖一: Mesh 網絡架構

利用ESP32 WiFi Mesh的網絡連接功能, 設計一個連接電腦的中控介面.
Node1 為連接PC的主要Port點, 爾後連接上的Node點在中控介面上會自動改變對應的Node數與將其點亮綠燈為連接上此網絡, 斷線為紅燈.
圖二:網絡連線照片
當一個Node點上電後會自動連上網絡, 改變燈號與Node Number. 此為設計的重點項目.可用於智慧停車場與智慧農場的中控介面.
演示影片
首先Node1以PC連接, 後續Node4連接上後中控解Json結構字串功能為3Axis
myObject["node"] = 4
myObject["function"] = 3Axis
Node5為
myObject["node"] = 5
myObject["function"] = DS18B20
Node7為
myObject["node"] = 7
myObject["function"] = PIR
各接點Node斷電就秀紅燈!!




延伸閱讀

2022年12月22日 星期四

ESP32模組集合

📺 影片版(約 5 分鐘):想先看實際操作的話可以直接看這支影片,完整步驟、設定與程式碼在下方文字版。
YouTube:https://youtu.be/h1atsZnX2Hc(winson-DIY 頻道)
⚡ Shorts 精華版(43 秒):https://youtube.com/shorts/rD_rYqvo83A

 將手上的感測器結合ESP32連成WIFI MESH網路, 利用改裝的XBOX搖桿, 控制servo 馬達. 中控的ESP32結合控制的GUI, 可以接收各個sensor的資料.

圖一:感測LED燈
圖二:伺服馬達
圖三:XBOX搖桿改裝背面
圖四:XBOX搖桿改裝正面
圖五:ITG3205陀螺儀
圖六:BMP085感測器



補充一、整體架構:沒有路由器的 WiFi Mesh
這組模組用的是 painlessMesh 函式庫(本機安裝的是 1.4.5 版)。每一顆 ESP32 同時開 AP 和 STA:一邊當基地台讓別人連,一邊去連別人,彼此自動組成樹狀網路,不需要家裡的路由器。
  • 中控節點(Node1):用 USB 接電腦,把 mesh 上收到的訊息從序列埠丟給 C# 中控 GUI(詳見〈ESP32 WiFi mesh中控介面的實踐〉)。
  • 感測/控制節點:每顆模組自帶鋰電池與 Type-C 充電板(照片可見),上電後自己找到網路加入,GUI 上對應的 Node 燈號變綠,斷電變紅。
  • 同一個網路的節點,MESH_PREFIX(網路名稱)、MESH_PASSWORD、MESH_PORT 三個值要完全一樣;預設 port 5555、WiFi 頻道 1。
  • 函式庫設定 ESP32 每顆最多接 10 個直接連線(ESP8266 是 4 個),更多節點靠樹狀往下長。

補充二、節點編號與 JSON 訊息格式
painlessMesh 會用 MAC 位址後 4 個位元組算出一個 32 位元的節點 ID(例如記錄裡的 2085224085),但這串數字不好記,所以每個模組在訊息裡再帶一個自訂的 node 編號和 function 名稱,中控 GUI 解開 JSON 後就知道是誰、做什麼。以下整理自本系列各篇文章的記錄:
nodefunction模組出處
43Axis三軸感測模組(本文圖五)中控介面篇
5DS18B20溫度感測,回傳 TemperatureDS18B20 篇
7PIR人體感應,回傳 Detect中控介面篇
8WS2812RGB 燈,接收 mode 與顏色WS2812 篇
10(按鍵名稱)改裝 XBOX 搖桿(2023/11 版)Wifi mesh Control another ESP32
11Relay4 路繼電器4 port Relay 篇
記錄裡實際長這樣:
startHere: Received from 2085224085 msg={"node":5,"function":"DS18B20","Temperature":23.19}
startHere: Received from 2085146325 msg={"node":11,"function":"Relay"}

補充三、painlessMesh 節點的基本骨架
下面依函式庫 basic 範例改寫,加上本系列用的 JSON 格式(Arduino_JSON),每 1~2 秒廣播一次自己的資料。每個模組只要改 nodeNumber、function 和讀感測器的那幾行:
#include "painlessMesh.h"
#include <Arduino_JSON.h>

#define MESH_PREFIX   "yourMeshName"     // 全部節點要一樣
#define MESH_PASSWORD "yourMeshPassword"
#define MESH_PORT     5555

Scheduler userScheduler;
painlessMesh mesh;
int nodeNumber = 5;

void sendMessage();
Task taskSendMessage(TASK_SECOND * 1, TASK_FOREVER, &sendMessage);

void sendMessage() {
  JSONVar doc;
  doc["node"] = nodeNumber;
  doc["function"] = "DS18B20";
  doc["Temperature"] = readTemperature();   // 換成自己的感測器
  mesh.sendBroadcast(JSON.stringify(doc));
  taskSendMessage.setInterval(random(TASK_SECOND * 1, TASK_SECOND * 2));
}

void receivedCallback(uint32_t from, String &msg) {
  JSONVar obj = JSON.parse(msg);
  if (obj.hasOwnProperty("node")) {
    Serial.printf("from %u node=%d\n", from, (int)obj["node"]);
  }
}

void setup() {
  Serial.begin(115200);
  mesh.setDebugMsgTypes(ERROR | STARTUP);
  mesh.init(MESH_PREFIX, MESH_PASSWORD, &userScheduler, MESH_PORT);
  mesh.onReceive(&receivedCallback);
  userScheduler.addTask(taskSendMessage);
  taskSendMessage.enable();
}

void loop() {
  mesh.update();          // 不能被 delay() 卡住
}
兩個重點:送資料的間隔用 random 打散,避免所有節點同一瞬間廣播;loop() 裡要一直呼叫 mesh.update(),用 delay() 擋住會讓節點掉線。

補充四、六個模組的重點
模組介面重點
圖一 感測 LED 燈數位輸入+輸出左上角的白色半球是 PIR 人體感應,有人經過輸出 HIGH;常見的 PIR 模組上電後要暖機約一分鐘才穩定
圖二 伺服馬達PWM50 Hz、脈寬約 0.5~2.5 ms 對應角度;ESP32 沒有 AVR 的 Servo 函式庫,常用 ESP32Servo(底層是 LEDC);馬達啟動電流大,電源要夠、和 ESP32 共地
圖三、四 XBOX 搖桿ADC+數位輸入兩支類比搖桿(各 X、Y 兩軸可變電阻)+A/B/X/Y 四顆按鍵,用三用電表找出接點後焊到排針
圖五 三軸模組I2C文章寫 ITG3205;照片板子絲印是 ITG/MPU6050(GY-521 型),MPU-6050 是三軸陀螺儀+三軸加速度,位址 0x68(AD0 接高為 0x69)
圖六 氣壓感測I2C文章寫 BMP085;照片板子絲印是 BMP180,兩顆暫存器相容,Adafruit BMP085 函式庫可直接讀;位址 0x77,量測範圍 300~1100 hPa,附溫度

補充五、XBOX 搖桿:ESP32 的 ADC 要注意的兩件事
  • 讀值範圍是 0~4095:ESP32 的 ADC 是 12 位元,不是 Arduino UNO 的 0~1023。2023/11 的搖桿程式用 2200 和 900 當左右/上下的門檻,中間就是不動的區間(dead zone),搖桿回中時不會亂送指令。
  • WiFi 開著時不能用 ADC2:ESP32 的 ADC2 和 WiFi 共用硬體,Mesh 一啟動 ADC2 的腳位就讀不到。搖桿接在 GPIO32、33、35 這些 ADC1 腳位(GPIO32~39),才能和 Mesh 同時用。GPIO34~39 只能輸入、沒有內建上拉,按鍵不要接在這幾隻。
  • 按鍵用 ezButton 做 50 ms 去彈跳,按下時才送一筆 JSON,不要每圈 loop 都送。
int x = analogRead(VRX_PIN_L);      // 0~4095
if (x > 2200)      cmd |= COMMAND_LEFT_L;
else if (x < 900)  cmd |= COMMAND_RIGHT_L;
// 900~2200 之間視為回中,不送指令

補充六、I2C 感測器怎麼放進 Mesh
  • ESP32 預設 I2C 腳位 SDA=GPIO21、SCL=GPIO22,Wire.begin() 不帶參數就是這兩隻;多顆感測器可以掛同一組 I2C,只要位址不衝突(MPU-6050 0x68、BMP180 0x77)。
  • BMP180 要先讀溫度、再讀氣壓做補償,函式庫已經包好;高精度模式一次量測要幾十毫秒,放在 Task 裡定時讀,不要卡住 mesh.update()。
  • 讀到的值放進 JSON 再廣播,例如 {"node":4,"function":"3Axis","ax":...};中控 GUI 只要多認一種 function 就能顯示。

補充七、常見問題
現象先檢查
新節點一直加不進網路MESH_PREFIX、密碼、PORT 三個是不是完全一樣;頻道是否一致
節點一陣子就掉線(GUI 變紅)loop() 裡有沒有 delay() 或長時間的迴圈;電池電壓是否太低
搖桿讀值永遠是 0 或 4095是不是接到 ADC2 腳位;VCC 是否接 3.3V
伺服一轉 ESP32 就重開機馬達電源不足,拉低了 ESP32 的電壓
I2C 掃不到感測器SDA/SCL 是否接反;跑 I2C Scanner 確認位址
Mesh 要同時連家裡 WiFi 上網函式庫 bridge 範例:stationManual() 連路由器,mesh 的頻道要和路由器相同



延伸閱讀

2022年12月19日 星期一

c# Ixchariot throughput 測試

一般網通廠在驗證產品的throughput時大部分都是用Ixchariot這套軟體去做測試

Figure1: Ixchariot
軟體架構:利用LDA-908V 200 – 8000 MHz High Resolution Digital Attenuator來模擬距離遠近, 來測試哪個衰減值throughput會減少比較明顯.
進階應用: 利用TurnTable旋轉角度檢測那個方位接收效果較差.
Figure2:LDA-908V


Figure3:TurnTable
GUI部分:
在setup 頁面設定Attenuator and 開啟TurnTable控制port
Test Function頁面設定開始衰減值. 結束值和step的值
利用Ixchariot command line進行自動測試
runtst.exe test.tst test123.tst -t15 (執行IxChariot [configuration] [result] 無法執行15後結束)
fmttst -v -s test123.tst test(將result 轉成CSV檔)
Turntable 開始角度結束角度 step角度
Data 頁面會自動抓取csv輸出檔的throughput average的值

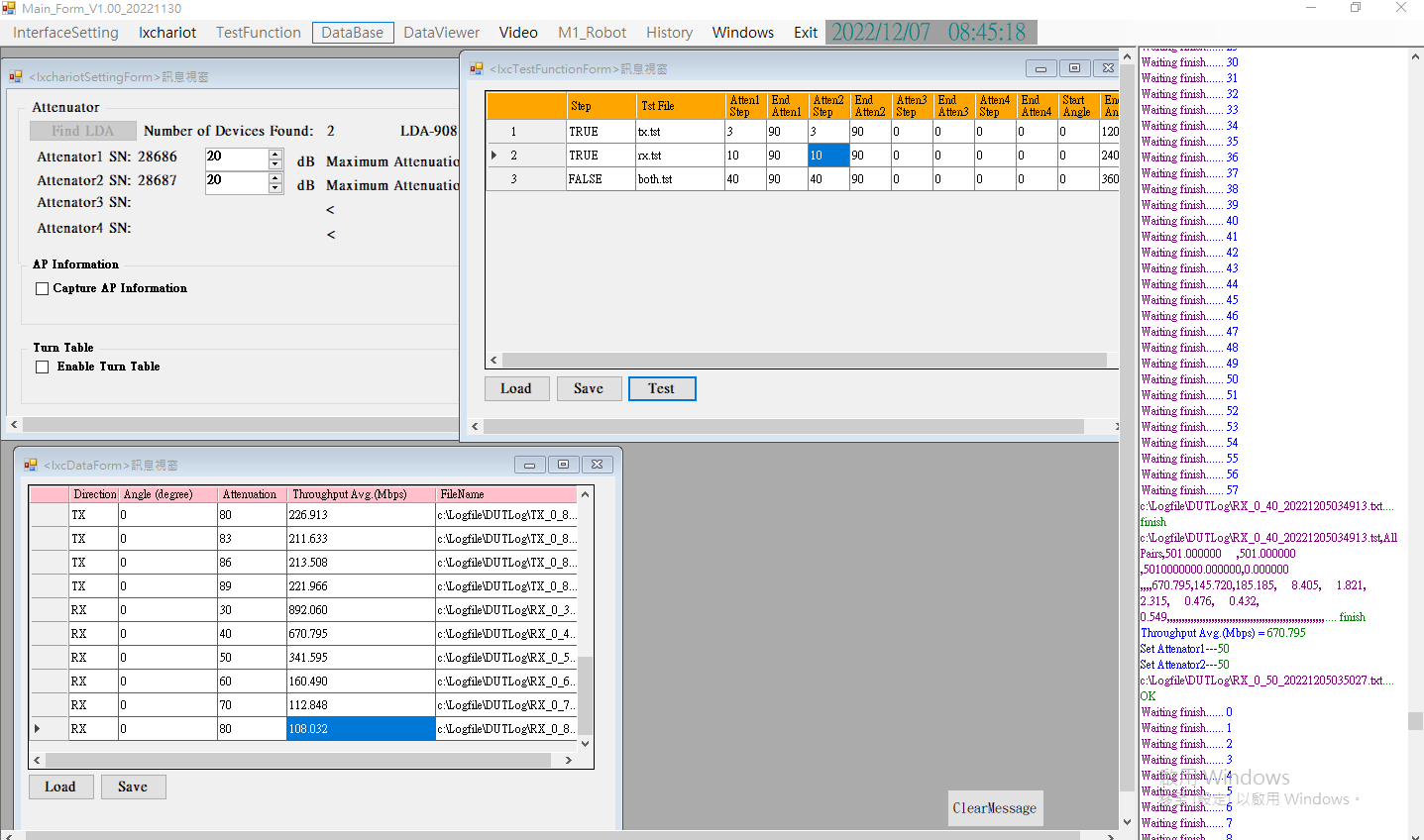

Figure4:測試GUI
